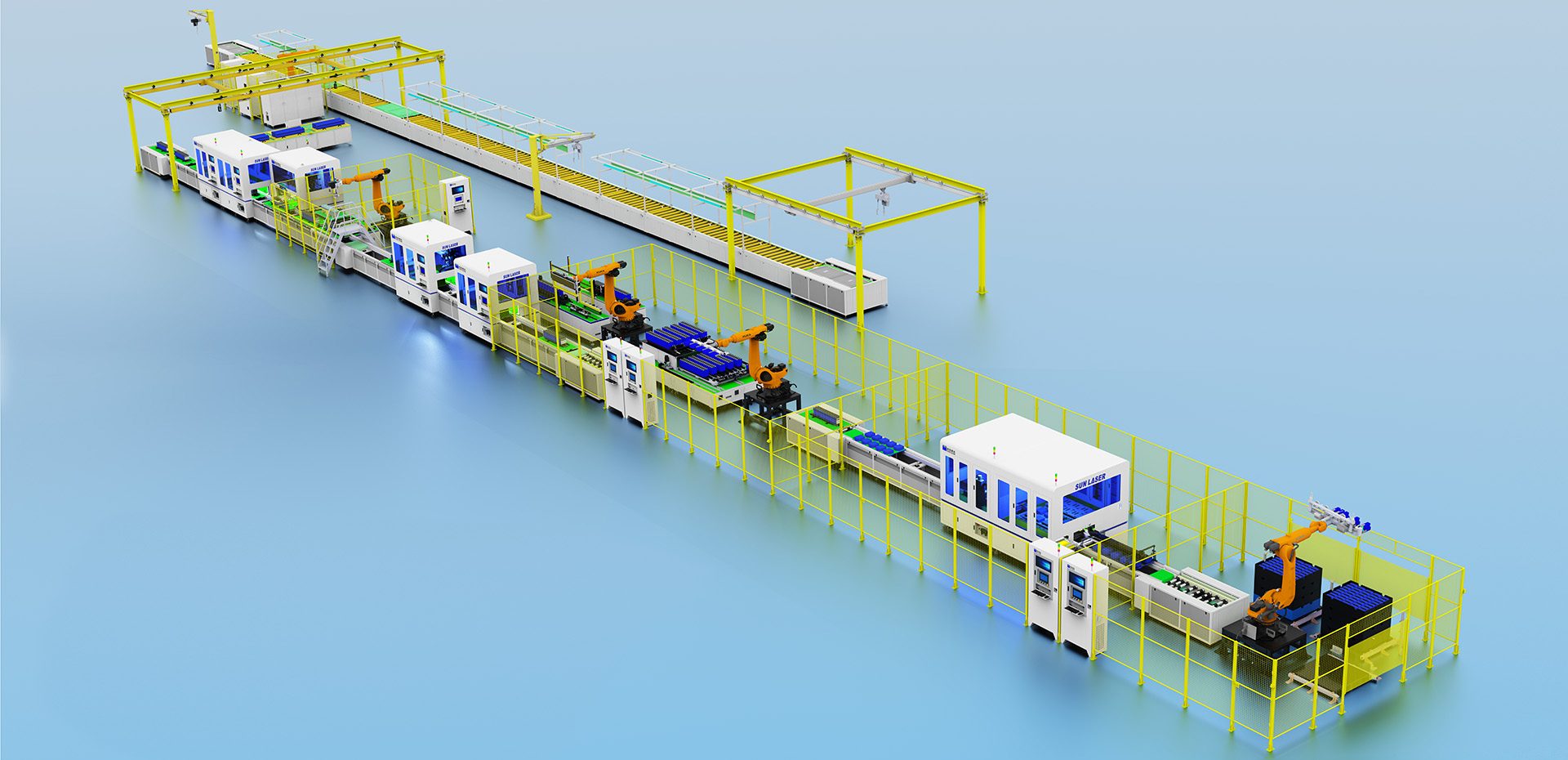

液冷电池104串自动化PACK产线

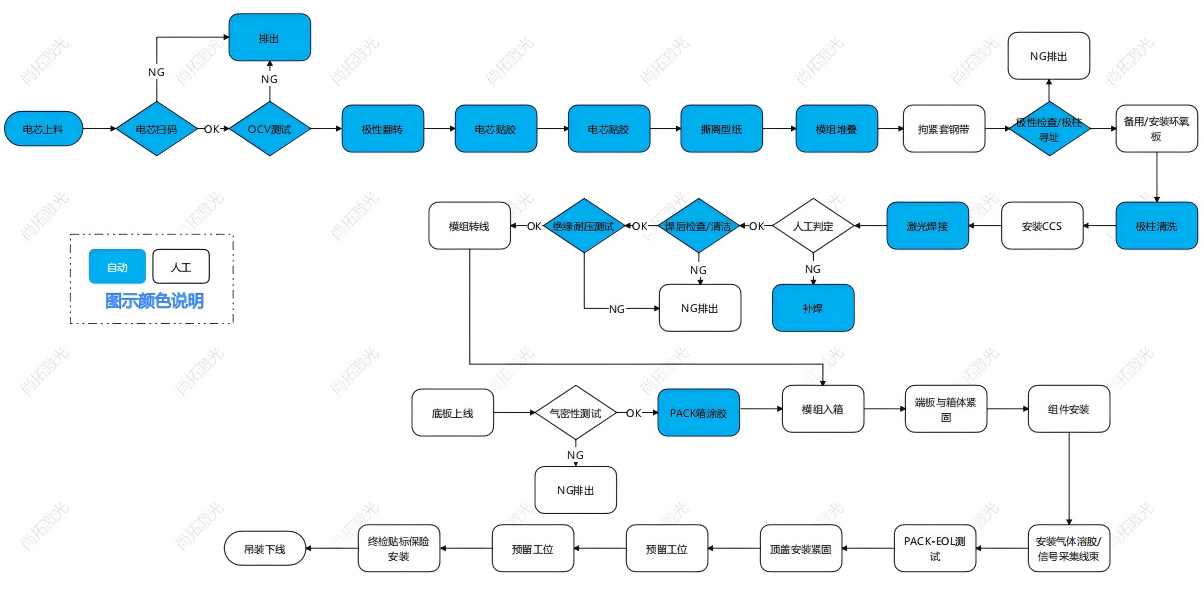

       产线工艺流程

兼容产品信息

蓝本电芯：314Ah（71x173x207mm），兼容电芯：100-314AH

蓝本模组：工业储能液冷系统、风冷系统314AH 1P13S

产线兼容：314AH 1P8S-1P16S

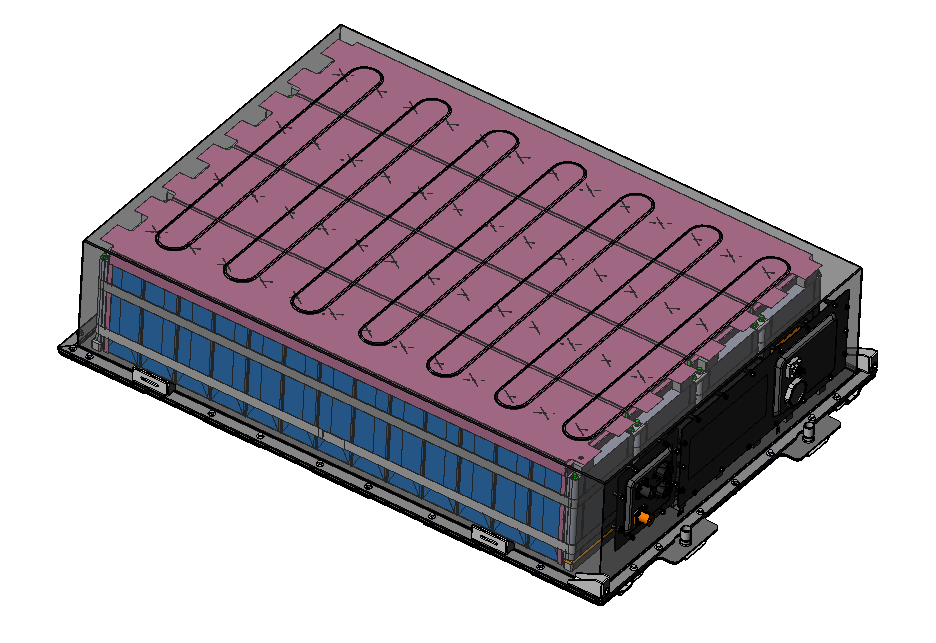

PACK规格： 1P52S-314AH，1P52S-314AH

产线功能概述

  1 功能概要：

1) 模组段：机器人搬运电芯上料、电芯扫码、OVC检测、极性翻转、电芯贴胶、模组堆叠、自动拘紧/人工套钢带/扫码绑定、极性检查&极柱寻址、安装环氧板、极柱清洗、NG排出、安装CCS、激光焊接铝排、人工判定/补焊、焊后检查/清洁、绝缘耐压测试、NG排出、模组转线；

2) PACK段：底箱吊装上线、液冷气密测试、箱体涂胶、模组入箱、端板与箱体紧固、组件安装、安装气体溶胶/信号采集线束、PACK-EOL测试、顶盖安装紧固、预留工位*2、终检贴标/保险安装、PACK下线；

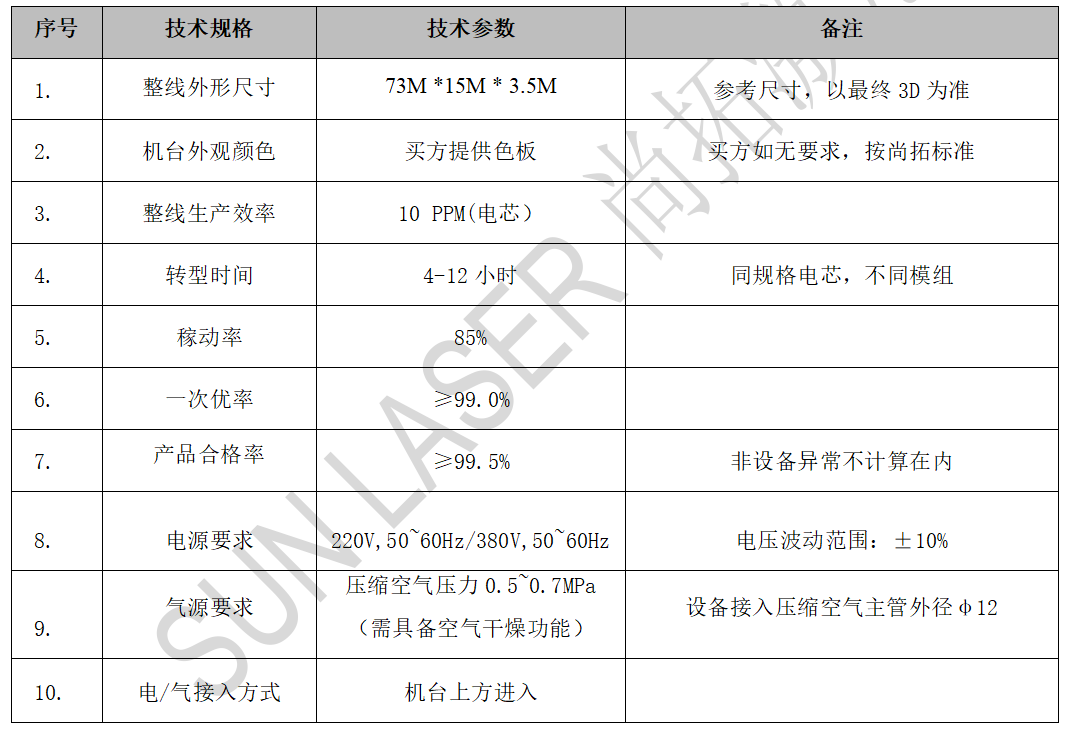

  2 设备标准参数

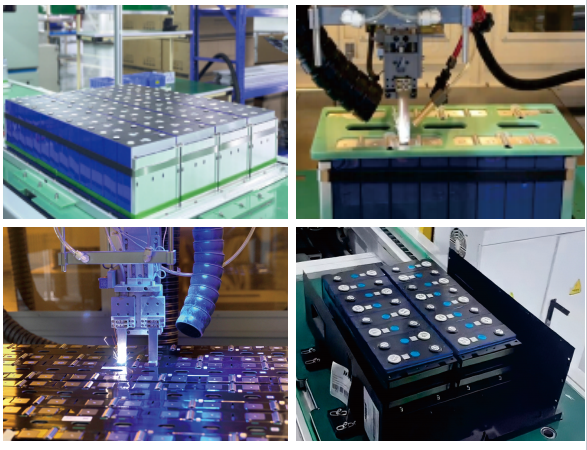

焊接样品展示
